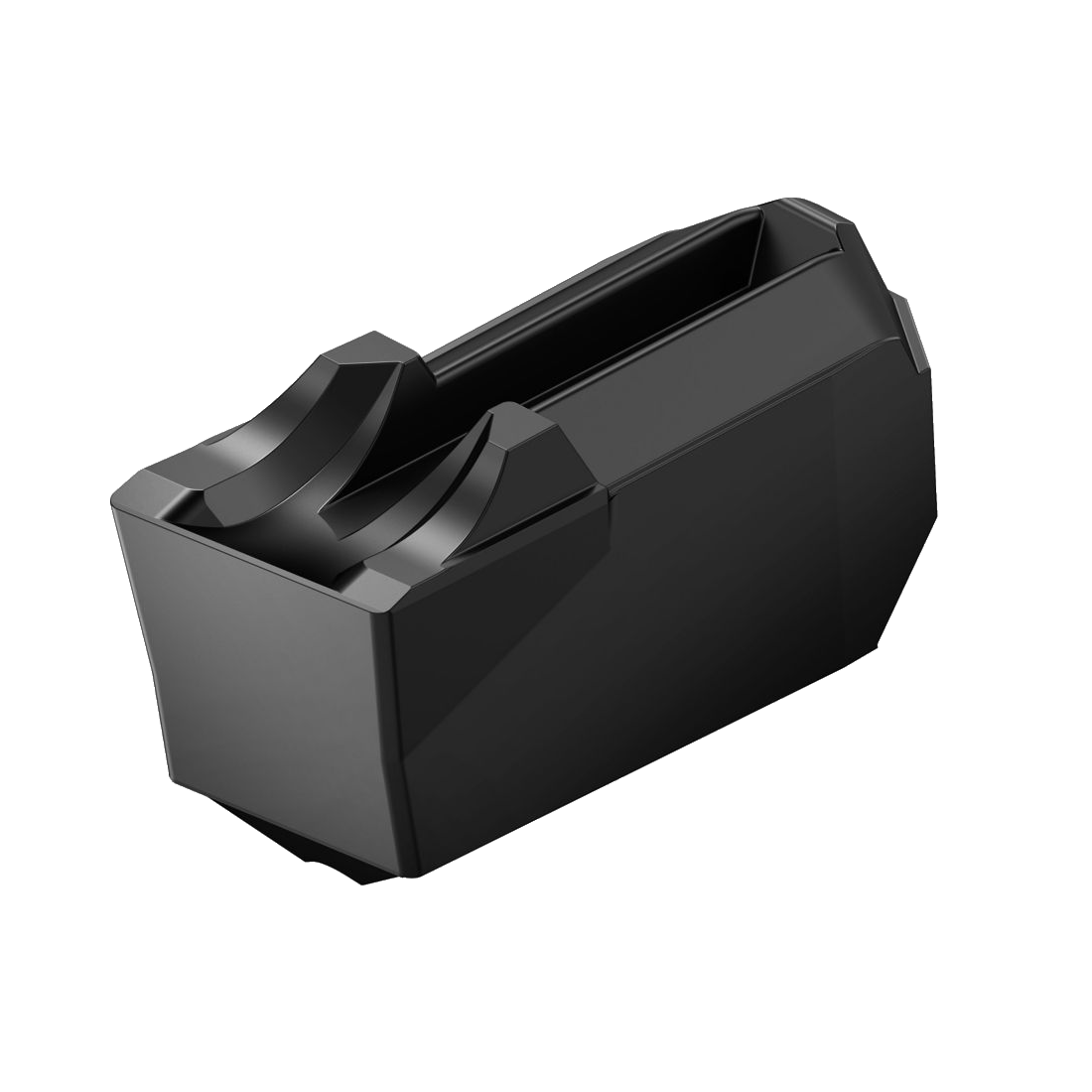

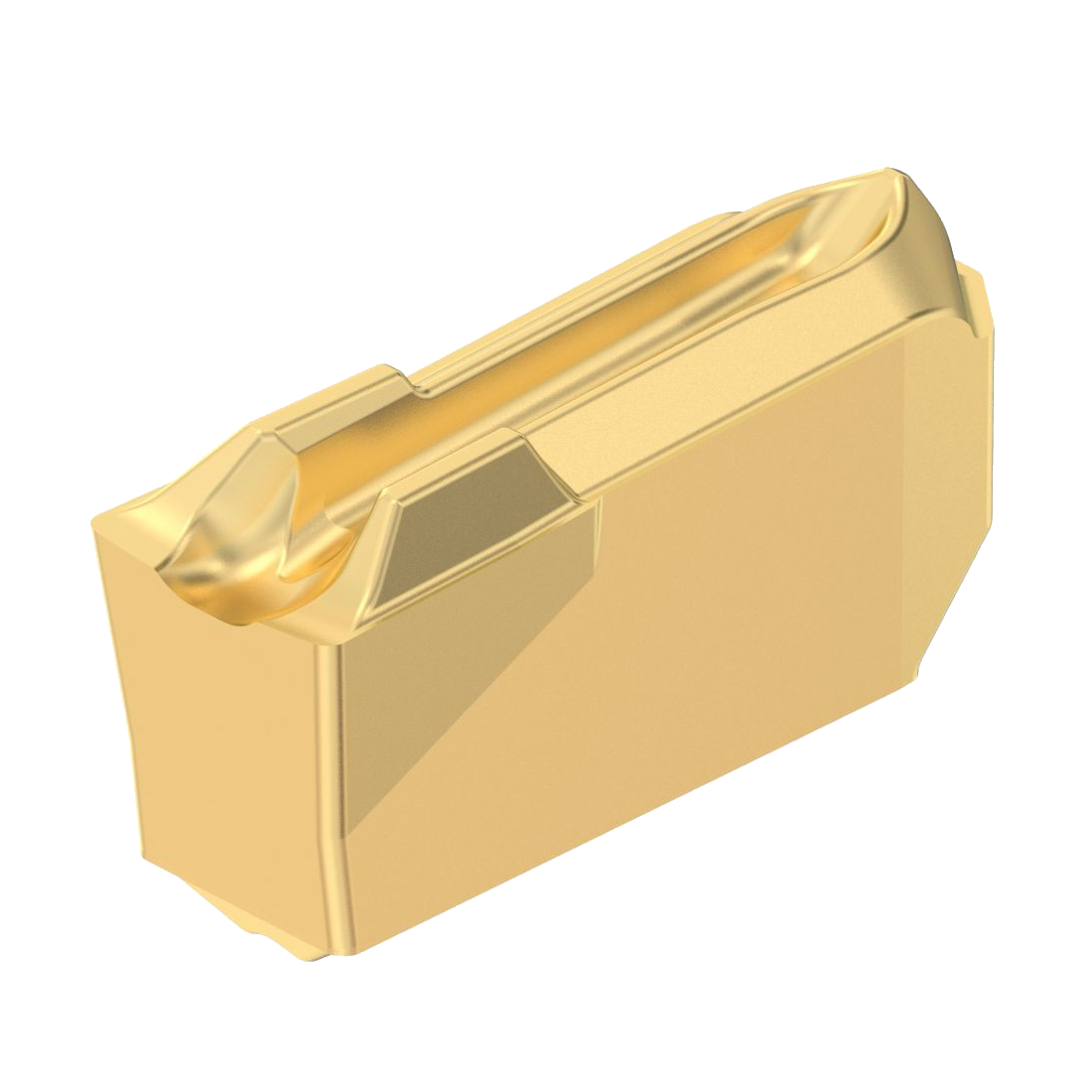

Kennametal Beyond Evolution CL Cutoff Inserts — Metric
Kennametal Beyond Evolution CL Cutoff Inserts — Metric
Pricing by quote
CL geometry cutoff inserts with 1.4–4 mm cutting widths. Compare catalog numbers, grades and side-specific edge geometry for the required configuration.
…
Availability confirmed with your quote.
Technical Specifications
Tool configurations
| Article ID | Configuration | Cutting width W [mm] | Left corner radius RL [mm] | Right corner radius RR [mm] | Cutting edge angle — right hand | Cutting edge angle — left hand | ISO catalog number | Grade | Workpiece groups | Verified holder options (article IDs) |
|---|---|---|---|---|---|---|---|---|---|---|
| 7167231 | EC014M1BL06CL01 / KCU25B | 1.4 | — | 0.15 | — | 6 | EC014M1BL06CL01 | KCU25B | P, M, S | 6179709 |
| 5533448 | EC014M1BL06CL01 / KCU25 | 1.4 | — | 0.15 | — | 6 | EC014M1BL06CL01 | KCU25 | P, M, N, S | 6179709 |
| 6017511 | EC014M1BN00CL01 / KCM35B | 1.4 | 0.15 | 0.15 | — | — | EC014M1BN00CL01 | KCM35B | P, M, S | 6179709 |
| 7167233 | EC014M1BN00CL01 / KCU25B | 1.4 | 0.15 | 0.15 | — | — | EC014M1BN00CL01 | KCU25B | P, M, S | 6179709 |
| 5533137 | EC014M1BN00CL01 / KCU25 | 1.4 | 0.15 | 0.15 | — | — | EC014M1BN00CL01 | KCU25 | P, M, N, S | 6179709 |
| 6017516 | EC014M1BR06CL01 / KCM35B | 1.4 | 0.15 | — | 6 | — | EC014M1BR06CL01 | KCM35B | P, M, S | 6179709 |
| 7167235 | EC014M1BR06CL01 / KCU25B | 1.4 | 0.15 | — | 6 | — | EC014M1BR06CL01 | KCU25B | P, M, S | 6179709 |
| 5533449 | EC014M1BR06CL01 / KCU25 | 1.4 | 0.15 | — | 6 | — | EC014M1BR06CL01 | KCU25 | P, M, N, S | 6179709 |
| 6017517 | EC020M02L06CL02 / KCM35B | 2 | — | 0.2 | — | 6 | EC020M02L06CL02 | KCM35B | P, M, S | 5953953; 5953954; 5953955; 5953956; 5953957; 5953958 |
| 7167237 | EC020M02L06CL02 / KCU25B | 2 | — | 0.2 | — | 6 | EC020M02L06CL02 | KCU25B | P, M, S | 5953953; 5953954; 5953955; 5953956; 5953957; 5953958 |
| 5533510 | EC020M02L06CL02 / KCU25 | 2 | — | 0.2 | — | 6 | EC020M02L06CL02 | KCU25 | P, M, N, S | 5953953; 5953954; 5953955; 5953956; 5953957; 5953958 |
| 6017512 | EC020M02N00CL02 / KCM35B | 2 | 0.2 | 0.2 | — | — | EC020M02N00CL02 | KCM35B | P, M, S | 5953953; 5953954; 5953955; 5953956; 5953957; 5953958 |
| 7170372 | EC020M02N00CL02 / KCS10B | 2 | 0.2 | 0.2 | — | — | EC020M02N00CL02 | KCS10B | S | 5953953; 5953954; 5953955; 5953956; 5953957; 5953958 |
| 7167240 | EC020M02N00CL02 / KCU25B | 2 | 0.2 | 0.2 | — | — | EC020M02N00CL02 | KCU25B | P, M, S | 5953953; 5953954; 5953955; 5953956; 5953957; 5953958 |
| 5533138 | EC020M02N00CL02 / KCU25 | 2 | 0.2 | 0.2 | — | — | EC020M02N00CL02 | KCU25 | P, M, N, S | 5953953; 5953954; 5953955; 5953956; 5953957; 5953958 |
| 6017518 | EC020M02R06CL02 / KCM35B | 2 | 0.2 | — | 6 | — | EC020M02R06CL02 | KCM35B | P, M, S | 5953953; 5953954; 5953955; 5953956; 5953957; 5953958 |
| 7167243 | EC020M02R06CL02 / KCU25B | 2 | 0.2 | — | 6 | — | EC020M02R06CL02 | KCU25B | P, M, S | 5953953; 5953954; 5953955; 5953956; 5953957; 5953958 |
| 5533511 | EC020M02R06CL02 / KCU25 | 2 | 0.2 | — | 6 | — | EC020M02R06CL02 | KCU25 | P, M, N, S | 5953953; 5953954; 5953955; 5953956; 5953957; 5953958 |
| 6017519 | EC030M03L06CL02 / KCM35B | 3 | — | 0.2 | — | 6 | EC030M03L06CL02 | KCM35B | P, M, S | 5939437; 5939438; 5939441; 5939442; 5939447; 5939448; 5939451; 5939452 |
| 7167246 | EC030M03L06CL02 / KCU25B | 3 | — | 0.2 | — | 6 | EC030M03L06CL02 | KCU25B | P, M, S | 5939437; 5939438; 5939441; 5939442; 5939447; 5939448; 5939451; 5939452 |
| 5533512 | EC030M03L06CL02 / KCU25 | 3 | — | 0.2 | — | 6 | EC030M03L06CL02 | KCU25 | P, M, N, S | 5939437; 5939438; 5939441; 5939442; 5939447; 5939448; 5939451; 5939452 |
| 6984347 | EC030M03N00CL02 / KCS10B | 3 | 0.2 | 0.2 | — | — | EC030M03N00CL02 | KCS10B | S | 5939437; 5939438; 5939441; 5939442; 5939447; 5939448; 5939451; 5939452 |
| 7167249 | EC030M03N00CL02 / KCU25B | 3 | 0.2 | 0.2 | — | — | EC030M03N00CL02 | KCU25B | P, M, S | 5939437; 5939438; 5939441; 5939442; 5939447; 5939448; 5939451; 5939452 |
| 6017940 | EC030M03N00CL02 / KCM35B | 3 | 0.2 | 0.2 | — | — | EC030M03N00CL02 | KCM35B | P, M, S | 5939437; 5939438; 5939441; 5939442; 5939447; 5939448; 5939451; 5939452 |
| 5533080 | EC030M03N00CL02 / KCU25 | 3 | 0.2 | 0.2 | — | — | EC030M03N00CL02 | KCU25 | P, M, N, S | 5939437; 5939438; 5939441; 5939442; 5939447; 5939448; 5939451; 5939452 |
| 6017520 | EC030M03R06CL02 / KCM35B | 3 | 0.2 | — | 6 | — | EC030M03R06CL02 | KCM35B | P, M, S | 5939437; 5939438; 5939441; 5939442; 5939447; 5939448; 5939451; 5939452 |
| 7167252 | EC030M03R06CL02 / KCU25B | 3 | 0.2 | — | 6 | — | EC030M03R06CL02 | KCU25B | P, M, S | 5939437; 5939438; 5939441; 5939442; 5939447; 5939448; 5939451; 5939452 |
| 5533513 | EC030M03R06CL02 / KCU25 | 3 | 0.2 | — | 6 | — | EC030M03R06CL02 | KCU25 | P, M, N, S | 5939437; 5939438; 5939441; 5939442; 5939447; 5939448; 5939451; 5939452 |
| 7167255 | EC040M04L06CL02 / KCU25B | 4 | — | 0.2 | — | 6 | EC040M04L06CL02 | KCU25B | P, M, S | 5939432; 5939433; 5939435; 5939436; 5939439; 5939440; 5939443; 5939444; 5939445; 5939446 |
| 5533514 | EC040M04L06CL02 / KCU25 | 4 | — | 0.2 | — | 6 | EC040M04L06CL02 | KCU25 | P, M, N, S | 5939432; 5939433; 5939435; 5939436; 5939439; 5939440; 5939443; 5939444; 5939445; 5939446 |
| 6017938 | EC040M04N00CL02 / KCM35B | 4 | 0.2 | 0.2 | — | — | EC040M04N00CL02 | KCM35B | P, M, S | 5939432; 5939433; 5939435; 5939436; 5939439; 5939440; 5939443; 5939444; 5939445; 5939446 |
| 7170373 | EC040M04N00CL02 / KCS10B | 4 | 0.2 | 0.2 | — | — | EC040M04N00CL02 | KCS10B | S | 5939432; 5939433; 5939435; 5939436; 5939439; 5939440; 5939443; 5939444; 5939445; 5939446 |
| 7167258 | EC040M04N00CL02 / KCU25B | 4 | 0.2 | 0.2 | — | — | EC040M04N00CL02 | KCU25B | P, M, S | 5939432; 5939433; 5939435; 5939436; 5939439; 5939440; 5939443; 5939444; 5939445; 5939446 |
| 5533139 | EC040M04N00CL02 / KCU25 | 4 | 0.2 | 0.2 | — | — | EC040M04N00CL02 | KCU25 | P, M, N, S | 5939432; 5939433; 5939435; 5939436; 5939439; 5939440; 5939443; 5939444; 5939445; 5939446 |
| 7167261 | EC040M04R06CL02 / KCU25B | 4 | 0.2 | — | 6 | — | EC040M04R06CL02 | KCU25B | P, M, S | 5939432; 5939433; 5939435; 5939436; 5939439; 5939440; 5939443; 5939444; 5939445; 5939446 |
| 5533515 | EC040M04R06CL02 / KCU25 | 4 | 0.2 | — | 6 | — | EC040M04R06CL02 | KCU25 | P, M, N, S | 5939432; 5939433; 5939435; 5939436; 5939439; 5939440; 5939443; 5939444; 5939445; 5939446 |
